3 июля 2019 года

2-мегапиксельная IP-камера «день/ночь» AXIS P1375 с процессором ARTPEC 7-го поколения и технологией Lightfinder 2.0

Профессиональные IP-камеры P1375 компании Axis Communications созданы на базе фирменного процессора ARTPEC-7, обеспечивающего расширение функциональных возможностей, высочайшую чувствительность и кибербезопасность. Используя технологии Lightfinder 2.0 и Forensic WDR, IP-камера «день/ночь» способна формировать реалистичное цветное видео с разрешением HDTV 1080p при освещенностях до 0,05, а при черно-белой видеосъемке ее чувствительность достигает 0,01 лк. AXIS P1375 оснащена 3,5х вариообъективом, который можно заменить опциональной оптикой с требуемыми параметрами, в том числе и с системой интеллектуального управления i-CS. Для поддержания образцового качества изображения днем и ночью при любых условиях данная модель поддерживает функцию электронной стабилизации изображения, противотуманный фильтр и профили сцены.

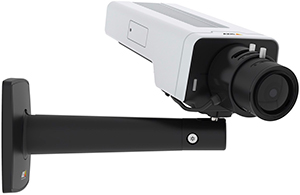

классическая IP-камера «день/ночь» P1375 с 3,5-кратным вариообъективомВысокочувствительные IP-камеры AXIS серии P13 оптимально подходят для круглосуточного охранного видеомониторинга в офисах, магазинах, отелях, музеях, на объектах здравоохранения, образования и транспорта, а также в частном секторе. Входящая в эту серию 2-мегпиксельная IP-камера «день/ночь» P1375 с мощным процессором имеет классический компактный дизайн, встроенный микрофон и штатный объектив, который при необходимости можно заменить опциональной CS-оптикой. Для удаленного доступа к устройству «день/ночь» P1375 и другому оборудованию видеосистемы можно использовать ПО AXIS Companion или Camera Station либо ONVIF-совместимые программы видеонаблюдения сторонних компаний, а также мобильные приложения.

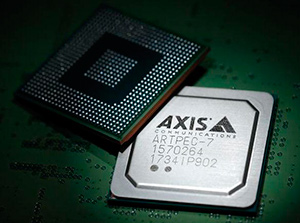

высокочувствительная IP-камера «день/ночь» P1375 с процессором ARTPEC-7Преимущества использования новейшего фирменного процессора ARTPEC
Ядром IP-камеры P1375 является однокристальный процессор (SoC - «система на кристалле») ARTPEC 7-го поколения. Так как данная микросхема полностью разработана специалистами компании Axis Communications, она гарантирует максимальный уровень контроля и кибербезопасности. За счет радикального усовершенствования процессов обработки видеосигнала IP-камера «день/ночь» обеспечивает точную цветопередачу при экстремально низких освещенностях и высокую четкость отображения подвижных объектов. Благодаря механизму обнаружения событий в реальном времени, встроенному в процессор ARTPEC-7, AXIS P1375совместима с широким перечнем полнофункциональных аналитических приложений.

Комплект передовых технологий для обеспечения превосходного качества видео
Алгоритмы Axis Lightfinder 2.0 и Forensic WDR, реализованные на базе IP-камеры P1375, позволяют формировать цветное видео с реалистичной передачей оттенков и потрясающей детализацией, даже если сцена содержит темные и ярко освещенные участки. Для исключения «смазывания» изображения при воздействии вибрации IP-камера «день/ночь» оснащена системой стабилизации с гироскопическим сенсором, фиксирующим и компенсирующим малейшие сдвиги кадров. Встроенные профили сцены «Детальное наблюдение», «Яркий режим» и «Обзор трафика» обеспечивают автоматическую адаптацию AXIS P1375к разным сценариям и условиям видеонаблюдения. Благодаря технологиям автоматического управления диафрагмой P-Iris, коррекции бочкообразных искажений и фильтрации тумана/задымления, достигаются высокие показатели глубины резкости, четкости и контрастности картинки как при дневной, так и при ночной видеосъемке.

Безопасность на высочайшем уровне
Для защиты видеосистемы от хакерских атак и предотвращения незаконного доступа к информации IP-камера AXIS P1375 использует ПО с цифровой подписью. Целостность и подлинность установленного программного обеспечения и исключение несанкционированных изменений гарантирует функция защищенной загрузки. Индикатор потокового видео, которым оснащена эта IP-камера «день/ночь», позволяет полностью контролировать процессы видеосъемки и трансляции данных. P1375 способна распознавать удары и подавать сигнал тревоги при попытках злоумышленников закрыть либо закрасить объектив или иным способом вмешаться в процесс видеонаблюдения. Наряду с этим, для отслеживания активностей по звукам днем и ночью при любых условиях видимости у данной модели есть встроенный микрофон и аудиодетектор.

Сменная оптика и поддержка разных способов монтажа и электропитания
Фокус штатного вариообъектива IP-камеры изменяется от 2,8 до 10 мм, а угол обзора по горизонтали - от 121° до 33°. В случае необходимости AXIS P1375 можно переоснастить под конкретные задачи видеонаблюдения, установив на нее широкоугольную оптику для контроля большой площади либо длиннофокусный объектив для съемки объектов, расположенных на удалении. При этом IP-камера «день/ночь» совместима с i-CS объективами, поддерживающими управление зумом, фокусировкой и диафрагмой по сети, и сводящими к минимуму искажение изображения. P1375 укомплектована штативом, а для ее подвесного монтажа доступны опциональные крепления серии AXIS T91A. Питающее напряжение эта модель «день/ночь» может получать от источника постоянного тока либо по технологии РоЕ через «витую пару».

Высокоскоростная трансляция видео HD качества при низкой нагрузке на сеть
Мощный процессор и 1/2,8-дюймовый КМОП-сенсор IP-камеры обеспечивают формирование видеопотоков с разрешением до HDTV 1080p (1920х1080 пикс.), которые AXIS P1375 может передавать с частотой обновления до 50/60 к/с. Для кодирования видеосигнала IP-камера «день/ночь» позволяет выбирать между форматами H.265 и H.264. При использовании любого из этих кодеков совместно с технологией оптимизации компрессии Axis Zipstream модель «день/ночь» P1375 требует меньшей полосы пропускания канала связи и свободного пространства архива для хранения видеофайлов без ухудшения качества изображения.

Технические характеристики на IP-камеры «день/ночь» AXIS P1375

Параметры

Значения

Чувствительный элемент:

1/2,8” КМОП-сенсор с прогрессивной разверткой

Видеокодеки:

H.265, H.264, MJPEG

Разрешение:

От 1920х1080 пикс. (HDTV 1080p) до 160x90 пикс.

Фреймрейт:

С WDR: 25/30 к/с (при частоте электросети 50/60 Гц);

без WDR: 50/60 к/с (при частоте электросети 50/60 Гц)

Видеопотоки:

Передача индивидуально настраиваемых потоков в H.265, H.264 и MJPEG; конфигурируемые частота смены кадров и битрейт; Zipstream и VBR/MBR в H.265/H.264; индикатор потоковой передачи видео

Многопотоковая трансляция:

До 8 индивидуально настраиваемых зон просмотра

Режимы «день/ночь»:

Автоматически отключаемый режекторный ИК-фильтр

Минимальная освещенность:

Цв.: 0,05 лк (2 МР, 25/30 к/с, F1.2, 50 IRE, с WDR и Lightfinder), 0,1 лк (2 МР, 50/60 к/с, F1.2, 50 IRE с Lightfinder);

ч/б: 0,01 лк (2 МР, 50/60 к/с, F1.2, 50 IRE, с WDR и Lightfinder), 0,02 лк (2 МР, 50/60 к/с, F1.2, 50 IRE с Lightfinder)

Объектив IP-камеры:

2,8-10 мм (3,5-кратный оптический зум), F1.2, с ИК-коррекцией, АРД P-Iris и CS-креплением

Оптика с технологией i-CS для дистанционной настройки фокуса и зума:

Поддерживается (с P-Iris и DC-Iris)

Углы обзора по горизонтали/вертикали:

121°-33°/63°-19°

Скорость электронного затвора:

С WDR: 1/34500-2 с;

без WDR: 1/66500-2 с

Настраиваемые параметры изображения:

Сжатие, цветовая насыщенность, яркость, четкость, контрастность и локальный контраст, тональная компрессия, баланс белого, экспозиция и участки экспонирования, широкий динамический диапазон с функцией Forensic WDR (до 120 дБ), порог переключения между режимами «день/ночь», поворот картинки на 90º, 180º или 270º (включая режим Corridor Format), динамическое наложение текста и картинок, маскировка выбранных зон, зеркальное отображение, противотуманный фильтр, электронная стабилизация изображений, коррекция бочкообразных искажений

Профили сцены:

«Детальное наблюдение», «Яркий режим», «Обзор трафика»

PTZ-функции:

Цифровое PTZ-управление, загружаемый в IP-камеры драйвер PTZ с предустановленным протоколом Pelco D

Функция подсчета пикселей:

Есть

Встроенные средства настройки:

Помощник фокусировки, удаленная регулировка заднего фокуса, автоматическое вращение

Трансляция аудио:

Двухсторонняя, полный дуплекс

Форматы сжатия аудиопотоков:

AAC-LC (8/16/32/48 кГц), G.711 PCM (8 кГц), G.726 ADPCM (8 кГц), Opus (8/16/48 кГц), LPCM (48 кГц); настраиваемый битрейт

Аудиовходы/выходы IP-камеры:

Вход для внешнего микрофона или линейного сигнала, цифровой вход с кольцевым питанием; линейный выход; встроенный микрофон (может быть отключен)

Интерфейсы телеметрии:

RS-485/422

Подключение к сети:

RJ-45 для 10Base-T/100Base-TX/1000Base-T

Управляющее ПО:

AXIS Companion (бесплатное), AXIS Camera Station и др.

Поддержка системной интеграции:

Открытый API, включая AXIS VAPIX и платформу AXIS Camera Application Platform; AXIS Video Hosting System (AVHS) c функцией подключения IP камеры One-Click

Поддержка ONVIF:

Есть, Profiles S/G/Т

Сетевая безопасность:

Защита паролем, фильтрация IP-адресов, HTTPS-кодирование, журнал доступа пользователей, управление сетевым доступом по IEEE 802.1X, дайджест-проверка подлинности, централизованное управление сертификатами, защита от попыток подбора пароля, программное обеспечение с цифровой подписью, защищенная загрузка

Входы/выходы тревоги:

2/2

Аналитические функции:

Видеодетектор AXIS Video Motion Detection, аудиодетектор и система активного оповещения о несанкционированных воздействиях; возможность установки AXIS Perimeter Defender, AXIS Guard Suite и других дополнительных видеоаналитических приложений с помощью AXIS Camera Application Platform

Фиксируемые события:

Срабатывание видеоаналитики и/или внешнего охранного датчика, уровень звука, локальная видеозапись, расписание, нарушение сетевого соединения, активация кольцевой защиты от электрических перегрузок

Реакции на тревоги:

Вывод текстового сообщения; загрузка кадров или видеофайлов на FTP, SFTP, HTTP, HTTPS, общие сетевые папки и отправка их по электронной почте; рассылка уведомлений по e-mail, HTTP, HTTPS, TCP; отправка SNMP-ловушки; активация выхода тревоги; запись видео и аудио на карту памяти и на сетевой ресурс; буферизация пред- и посттревожных кадров; воспроизведение аудиофайла; активация функции WDR; активация цифровых PTZ-функций; переключение между режимами «день» и «ночь»

Потоковая передача данных:

Данные о событиях

Локальное хранение данных:

Наличие в слота для microSD/SDHC/SDХC карты памяти (карта не включена в комплект поставки камеры); поддержка шифрования данных на карте

Видеозапись на сетевые хранилища:

Поддерживается

Питание:

12-28 В постоянного тока; PoE IEEE 802.3af/802.3at Тип 1 Класс 3

Обычная/максимальная потребляемая мощность:

4,9/9,6 Вт (12-28 V DC); 5,1/9,6 Вт (РоЕ)

Материал корпуса:

Цинк

Монтаж:

Резьба для штативного винта 1/4”-20

Диапазон рабочих температур и относительной влажности:

-10… +55 °C; 10-85% (без образования конденсата)

Габариты (ШхВхГ):

80х57х214 мм

Масса IP-камеры «день/ночь»:

750 г

Комплект поставки:

Набор разъемов, штатив, руководство по установке, однопользовательская лицензия на декодер для Windows, угловые ключи Resistorix TR20 и Torx T6

Фирменная гарантия:

3 года (опционально доступен расширенный вариант)

Дополнительные аксессуары:

Кронштейны, объективы, инжекторы, микрофоны (включая AXIS Т8355), уличный кожух AXIS T92G20 и др.

Охранные IP-камеры «день/ночь» AXIS P1375 доступны для российских потребителей. Для получения дополнительной информации на эти камеры с аппаратными режимами «день/ночь», другие IP устройства и ПО марки AXIS для систем охранного видеонаблюдения, обращайтесь по е-mail: axis@axis-net.ru либо в компании – официальные дилеры оборудования AXIS в России, которые предоставят вам информацию о закупочных ценах, размерах скидок и сроках доставки оборудования.

Шведская компания Axis Communications является общепризнанным мировым лидером в разработке и производстве сетевого оборудования для IP-систем наблюдения. Она выпускает и поставляет на рынок корпусные, цилиндрические и купольные IP-камеры «день/ночь», фиксированные и поворотные сетевые камеры, уличные видеокамеры, тепловизоры, беспроводные камеры, декодеры и аудиомодули, 1-, 4-, 6- и многоканальные видеосерверы, др. устройства и программное обеспечение для создания охранных систем на базе локальных сетей или Интернет. Офисы AXIS работают в 50 странах мира, штат сотрудников превышает 3000 человек, а за пределами Швеции продается более 95% ее продукции.
